Задание 1. Знакомство с окном OpenOffice.org Draw

Загрузите графический редактор OpenOffice.org Draw (рисунок 1), (далее –Draw), используя последовательность

ПУСК/Все программы/OpenOffice.org/OpenOffice.org Draw.

На рисунке 1 показан вид экрана ПК после загрузки Draw. Ознакомьтесь с каждой из командОсновного меню. Ознакомьтесь с командами, представленными кнопками на панелях инструментовСтандартная,Линия и заполнение,Рисунок.

Рисунок 1 – Вид экрана ПК после загрузки Draw

Для работы с графическими объектами удобно использовать сетку узлов, к которым могут быть привязаны различные объекты. Чтобы отобразить сетку, следует использовать панель инструментовПараметры, которая по умолчанию не отображается. Следует выбрать

Вид/Панели инструментов/Параметры (рисунок 2), нажать значок Показать сетку. Эта сетка – вспомогательное средство, она не отображается при печати или конверсии файла в формат PDF (как границы ячеек в табличном процессоре).

Чтобы объекты были привязаны к сетке, нажмите кнопку Привязка к сетке панелиПараметры. Переместите панельПараметры так, чтобы она не мешала работе.

Параметры сетки, в частности шаг, следует настроить в секции Шаг сетки

(Сервис/Параметры/OpenOffice.org Draw/Сетка).

И не забудьте сохранить документ (файл) в нужном месте и с нужным именем!

Лабораторная работа №7. Основы работы в графическом редакторе OpenOffice.org. Draw

Рисунок 2 – Панель Параметры и открытое диалоговое окно

Сервис/Параметры/OpenOffice.org Draw/Сетка

Задание 2. Рисование основных объектов

Нарисуйте линию со стрелкой, используя панель Рисование. С помощью команд контекстного меню подберите желаемые параметры линии (рисунок 3).

Рисунок 3 – Рисование стрелки

Лабораторная работа №7. Основы работы в графическом редакторе OpenOffice.org. Draw

Нарисуйте несколько других плоских фигур, раскрасьте их (рисунок 4).

Рисунок 4 – Раскраска фигур

Чтобы нарисовать окружность, а не эллипс, следует удерживать при рисовании клавишу [Shift]. Чтобы нарисовать симметричный относительно центра эллипс или окружность, удерживайте нажатой клавишу[Alt]. Для привязки к сетке нажатой удерживают клавишу

[Ctrl].

Задание 3. Размерные линии

Графический редактор позволяет рисовать размерные линии (рисунок 5). Для того, чтобы показать размерную линию, следует перейти на вкладку Размерные линии, на панели

Рисование выбрать функцию Линии и стрелкии активизировать режим Размерная линия. Затем нарисовать размерную линию в нужном месте.

Рисунок 5 – Указание размера с помощью размерной линии

Укажите размеры для нескольких фигур.

Задание 4. Использование текста

На рисунке может быть использован текст.

Добавьте еще одну страницу: Вставка/Слайд... . Скопируйте с предыдущего листа круг, вставьте его на новую страницу. Текст запишите в выноске (рисунок 6).

Нарисуйте объемную фигуру, раскрасьте ее. На рисунке использована тень куба. Нанесите надпись, используя команду панели Рисование.

Можно задать фон страницы. Проще всего это сделать с помощью контекстного меню (Страница/Параметры страницы .../Фон/Заливка).

Рисунок 6 – Текст на рисунке. Задан фон страницы

Задание 5. Наложение объектов. Изменение размера и положения

Нарисуйте новогоднюю елку, используя равнобедренные треугольники (рисунок 7). Каждый последующий треугольник удобно получать копированием/вставкой исходного или предыдущего треугольника. Для перемещения следует использовать стрелку вверх (вниз), для изменения размера – команду Положение и размер контекстного меню. Не забудьте установить режим пропорционального изменения размеров, в качестве базисной точки надо выбрать точки на оси елки (рисунок 8).

Рисунок 7 – Заготовка для новогодней елки

Рисунок 8 – Диалоговое окно Положение и размер

При нажатой клавише [Shift] поочередно щелкайте левой кнопкой мыши по треугольникам. Будет выделена область, в которой находятся все треугольники. С ними можно выполнить групповую операцию, например, удалить (сделать невидимыми) линии, которые ограничивают треугольники (контекстное менюЛиния.../Стиль/Невидимая). Можно выполнять другие операции применительно к выделенным объектам.

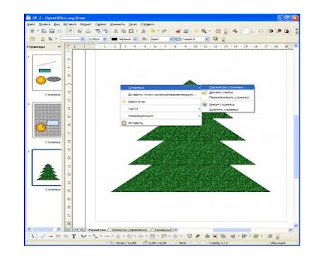

Осталось добавить фон (рисунок 9) и повесить игрушки.

Рисунок 9 – Еще один шаг к новогодней елке

Обратите внимание на обилие различных вариантов заливок. Перейти к диалоговому окну Область можно с помощью контекстного менюПлощадь.

Задание 6. Специальные эффекты

Draw позволяет применять ряд специальных эффектов по отношению к объектам и группам объектов.

Рассмотрим один из эффектов – морфинг, который обеспечивает преобразование объекта одной формы в другую (рисунок 10).

Для выполнения морфинга необходимо выделить оба объекта, удерживая клавишу [Shift]. Затем следует выполнить командуПравка/Морфинг..., выбрав желаемые значения параметров.

Задание 7 (для самостоятельной работы)

Создайте новогоднюю открытку, на которой должны быть:

∙элементы, полученные копированием;

∙комбинированные объекты, фигуры, полученные объединением, вычитанием и пересечением фигур;

∙трехмерные объекты;

∙затенение объектов;

∙тени объектов;

∙текст с текстовыми эффектами.

Так как цветов, представленных в стандартном наборе, не всегда достаточно для художественной обработки рисунка, определите для заливок объектов дополнительные цвета.

Для получения необходимой информации воспользуйтесь справочной системой графического редактора OpenOffice.org Draw.

Задание 8. Оформление отчета

Оформить отчет по выполненной работе.
